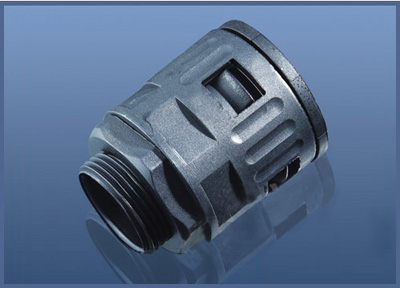

JSF-RQG1塑料软管接头 塑料波纹管接头 快速接头

使用方法: JS-RQG1型塑料波纹管接头是软管的配套产品,可接入设备箱体上,也可根据选用螺纹接入进出口为内螺纹的电动设备上,只需软管插入接口即可
  • JSF-RQG1

  • 京生

  • C027

状态:
数量:

产品描述

rqg1

产品材质: PA尼龙(polyamide),外层夹紧圈(聚甲醛pom)
螺纹规格: 公制螺纹(Mefric)/德制螺纹(PG)/英制螺纹(G)
工作温度: -40~+110℃
颜    色: 黑色
使用方法: JS-RQG1型塑料波纹管接头是软管的配套产品,可接入设备箱体上,也可根据选用螺纹接入进出口为内螺纹的电动设备上,只需软管插入接口即可。

型号
适配软管
螺纹尺寸公制
AG外径(mm)
AG内径(mm)
GL
(mm)
H
包装单位个/包
JSF-RQG1-M12
AD10.0
M12×1.5
12.0
8.0
10
18.0
100

JSF-RQG1-M16

JSF-RQG1-M12

JSF-RQG1-M18

AD13.0
M16×1.5
16.0
10
10
19.0
100
JSF-RQG1-M18
AD15.8
M18×1.5
18.0
12.0
10
23.0
50
JSF-RQG1-M20
AD18.5
M20×1.5
20.0
14.3
12
25.0
50
JSF-RQG1-M20
AD21.2
M20×1.5
24.0
17.0
13
27.0
50
JSF-RQG1-M24
AD21.2
M24×1.5
24.0
17.0
13
27.0
50
JSF-RQG1-M25
AD25.0
M25×1.5
25.0
19.5
14
30.0
50
JSF-RQG1-M27
AD28.5
M27×2.0
27.0
22.0
14
33.0
20
JSF-RQG1-M32
AD34.5
M32×2.0
32.0
26.0
20
35.0
10
JSF-RQG1-M36
AD34.5
M36×2.0
36.0
29.0
14
35.0
10
JSF-RQG1-M48
AD42.5
M48×2.0
48.0
36.5
15
38.5
8
JSF-RQG1-M60
AD54.5
M60×2.0
60.0
53.0
16
39.0
5
型号
适配软管
螺纹尺寸
AG外径(mm)
AG内径(mm)
GL
(mm)
H
包装单位个/包
JSF-RQG1-PG7
AD10.0
PG7
12.3
8.0
10
18.0
100
JSF-RQG1-PG9
AD13.0
PG9
15.0
10
10
19.0
100
JSF-RQG1-PG11
AD15.8
PG11
18.4
12.5
10
23.0
50
JSF-RQG1-PG13.5
AD18.5
PG13.5
20.2
14.3
12
25.0
50
JSF-RQG1-PG16
AD21.2
PG16
22.3
17.0
13
27.0
50
JSF-RQG1-PG21
AD28.5
PG21
28.0
22.0
14
33.0
20
JSF-RQG1-PG29
AD34.5
PG29
36.7
29.0
14
35.0
10
JSF-RQG1-PG36
AD42.5
PG36
46.7
36.5
15
38.5
8
JSF-RQG1-PG48
AD54.5
PG48
59.0
53.0
16
39.0
5
