船用金属填料函 不锈钢填料函 铜镀镍电缆填料函

电缆填料函用于将电缆锁定在船舶舱壁或配在电控柜箱体上,并用环氧树脂胶泥进行密封。它具有结构简单,造价低廉、形式多样、安装牢固、使用方便、密封效果好等优点。
   根据用途不同,电缆填料函可分为焊接式、铆接式、夹紧式、管式等多种形式,可用碳钢、黄铜、不锈钢或尼龙等材料制造,根据不同的填料函形式可配的电缆直径从5-57mm不等。
  • TJ

  • 京生

  • F01

状态:
数量:

产品描述

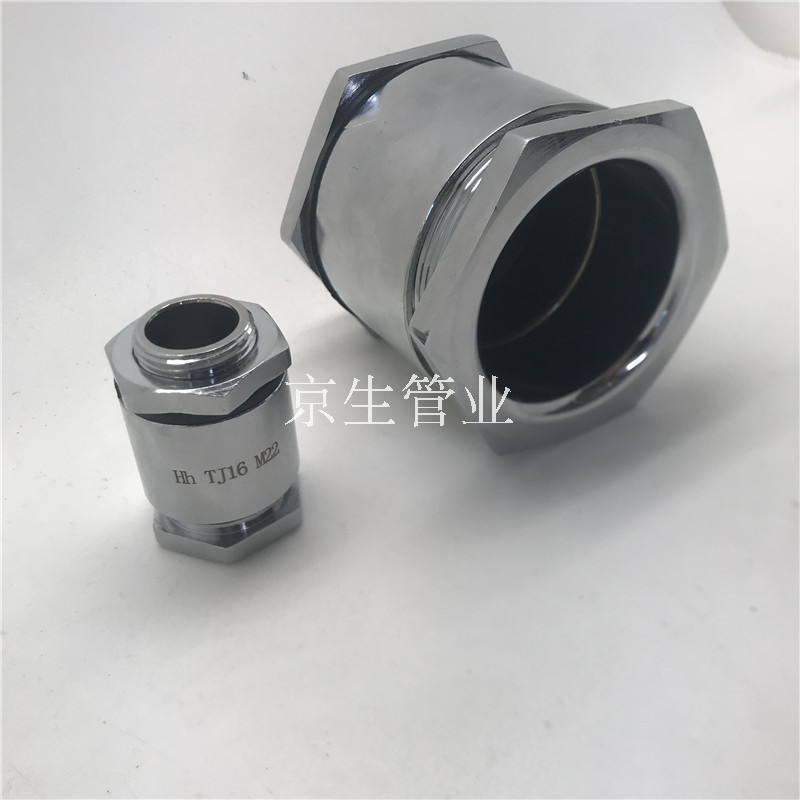

TJ电缆填料函 [夹紧式]

电缆填料函用于将电缆锁定在船舶舱壁或配在电控柜箱体上,并用环氧树脂胶泥进行密封。它具有结构简单,造价低廉、形式多样、安装牢固、使用方便、密封效果好等优点。
根据用途不同,电缆填料函可分为焊接式、铆接式、夹紧式、管式等多种形式,可用碳钢、黄铜、不锈钢或尼龙等材料制造,根据不同的填料函形式可配的电缆直径从5-57mm不等。
填料函已经广泛地应用于船舶制造业、配电柜生产厂、机车车辆、桥梁、电力及通讯等众多行业。
填料函形式:焊接式(TH),铆接式(TM),夹紧式(TJ),方形法兰式(TF),三角形法兰式(TS),圆形法兰式(TY),管式(TG)电缆填料函,德标薄型夹紧式(TJ),有接地锥圈(KVM-Z),无接地锥圈(KVM-W)
螺纹:M16X1-M72X3
可选材料:锌合金,Q235A,不锈钢,黄铜等
配用电缆直径:5-57mm
执行标准:CB/T3667.1-1995,DIN等标准

电缆填料函

图1

电缆填料函 电缆填料函

图2

规格 通径(d)
M16*1.5 φ11
M20*1.5 φ15
M25*1.5 φ20
M32*1.5 φ27
M40*1.5 φ34
M50*1.5 φ44
M63*1.5 φ56

TH焊接式电缆填料函

电缆填料函

电缆填料函 电缆填料函
